GV100 Ürün Ailesi
GV100, yüksek performanslı hesaplama ve
hızlandırma senaryoları için geliştirilmiş yeni nesil bir GPU platformudur.
Farklı kullanım senaryolarına hitap eden üç farklı kart mimarisi ile, hem Ar-Ge
doğrulama süreçlerinde hem de ölçeklenebilir sistem tasarımlarında esnek
çözümler sunar.
GV100 Kart Tasarımları
Socket Verification Board
Socket Verification Board, tek GPU mimarisi
üzerine kuruludur ve tüm uygulama arayüzleri harici olarak erişilebilir
durumdadır.
Kullanım alanları:
- GPU rework sonrası boot-up ve fonksiyonel doğrulama,
- Seri üretim sonrası fabrikada yapılan SLT (System Level Test) süreçleri,
Geliştirme ve kalite kontrol aşamalarında referans doğrulama platformu olarak
konumlanır.
PCIe Dual-Width Acceleration Card
PCIe Dual-Width Acceleration Card, tek GPU
içeren yüksek performanslı bir hızlandırma kartıdır. GV100 harici ara bağlantı
arayüzlerini destekler ve dört kartlı köprü (bridge sub-card) mimarisi ile
ölçeklenebilir bağlantı yapısı sunar.
Öne çıkan özellikler:
- Tek GPU tasarımı
- GV100 harici interconnect desteği
- 450W TDP
- Yüksek bant genişlikli çoklu GPU iletişimi için optimize edilmiş yapı
Not: GV100 PCIe kart çözümü henüz seri üretime (MP) alınmamıştır ve yalnızca
dahili Ar-Ge referansı olarak kullanılmaktadır.
OAM v2.0 Acceleration Card
OAM v2.0 Acceleration Card, çift GPU
mimarisi ile yüksek yoğunluklu hesaplama ihtiyaçlarına cevap verir. Kartlar
arası bağlantı, UBB üzerinden sağlanır ve standart OCP v2.0 EXP genişleme kartı
aracılığıyla dış bağlantılar sunar.
Teknik özellikler:
- Çift GPU tasarımı
- 8 adet harici port, her biri 8 lane
- 700W TDP (hava soğutma)
- 1000W TDP’ye kadar (sıvı soğutma)
Bu yapı, veri merkezleri ve yüksek performanslı hızlandırma sistemleri için üst
seviye esneklik sağlar.
GV100 OAM Kart Tasarımı
OAM standart boyut kısıtları nedeniyle,
GV100 OAM kartı çift katmanlı (dual-layer) mimari ile tasarlanmıştır.
- Üst katmanda çift GPU yer alır ve OAM heatsink veya sıvı soğutma plakaları
ile soğutulur.
- Alt katmanda özel OAM uyumlu konnektörler ve CPU erişimi için 48-lane PCIe
switch bulunur.
- Kart üzeri toplam TDP: 850W – 1000W
- Hava ve sıvı soğutma seçenekleri mevcuttur.

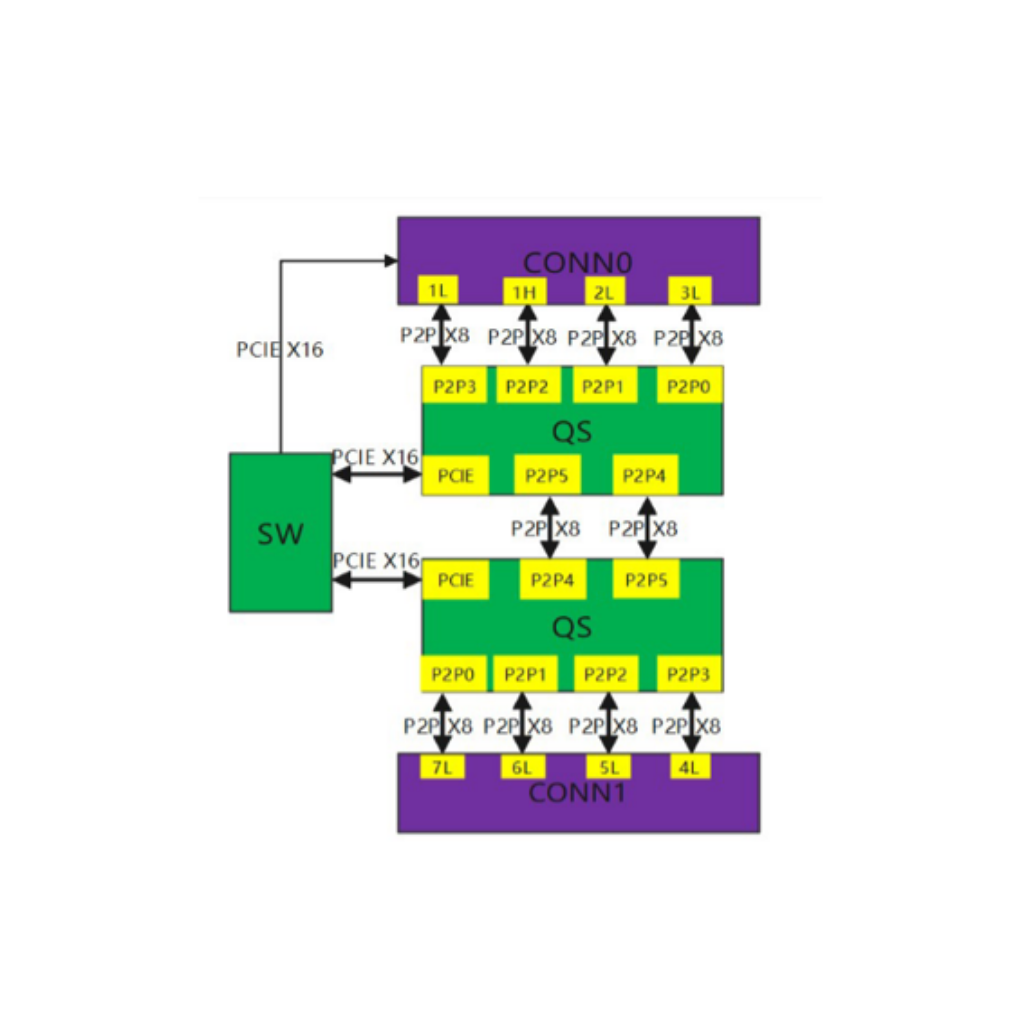

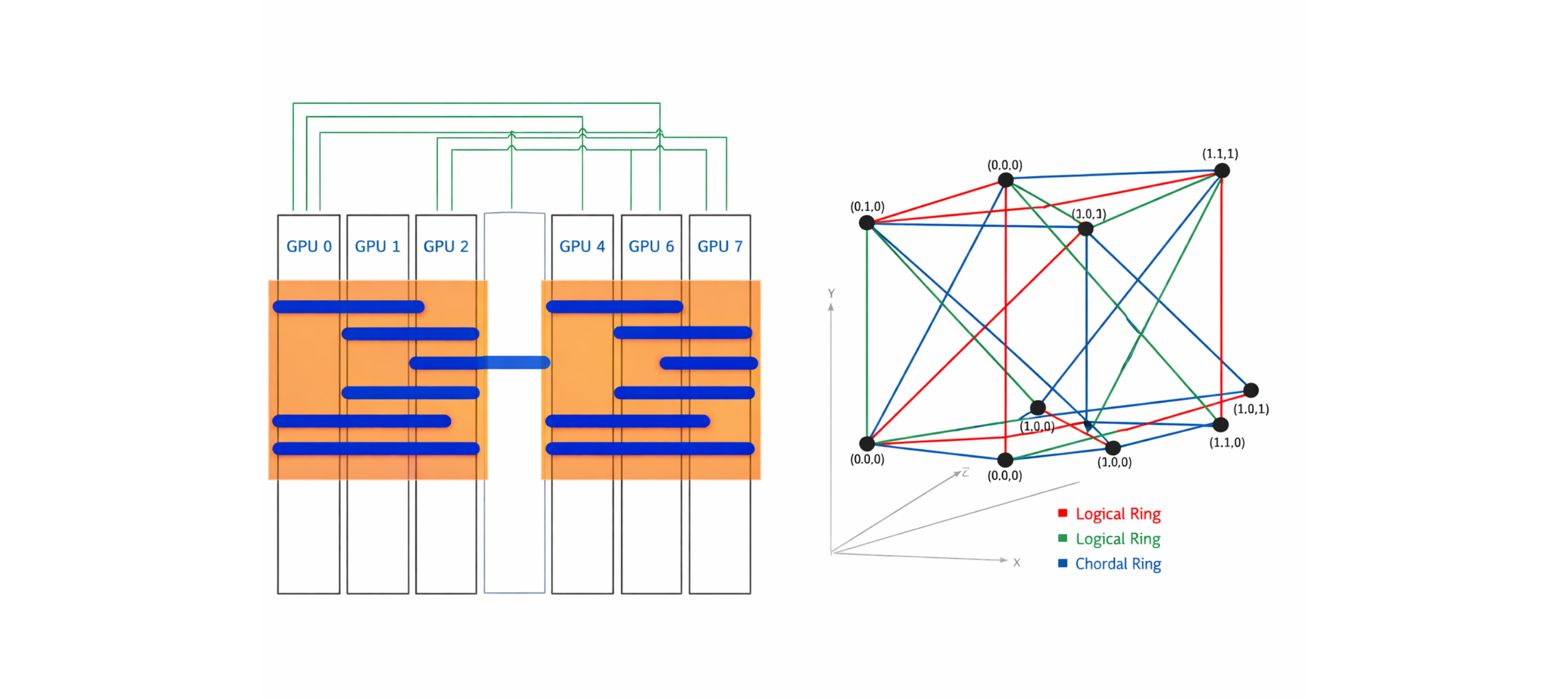

Dual-Core OAM v2.0 Topolojisi
Çift çekirdekli OAM kartlar, Reeder’in
özelleştirilebilir UBB (Universal Base Board) çözümleri ile birlikte
kullanılarak farklı southbound bağlantı topolojileri oluşturabilir.
- Bazı portlar doğrudan UBB hard link üzerinden bağlanabilir
- Bazı portlar ek southbound PCIe switch’ler ile genişletilebilir
- Alternatif olarak, tüm 8 port EXP genişleme kartlarına yönlendirilerek harici
PCIe switch’ler üzerinden daha büyük ölçekli sistemler kurulabilir
Bu yapı, esnek sistem mimarileri ve yüksek ölçeklenebilirlik sunar.
